光伏发电的好处多多，不仅能为村民省钱，还能赚钱，是一项稳赚不赔的投资，还具有隔热防水的效果，下面一起来看跟有光伏相关的设计图纸吧！（以光伏电站适合的屋顶形式为分类）
坡顶屋
唐山北部、中部部分地区较多坡屋顶，局部有平屋顶，立面以淡雅颜色瓷砖为主，院落布局方正，坐北朝南，一般对称，南向开窗很大，采光好，外门在中间且很大，两侧布置厢房，院子内有菜地，或者果树等，屋顶有太阳能，多以红色、灰色坡屋顶为主，立面多用红砖，贴瓷砖或者水刷石。
（北部坡屋顶地区）
斜坡屋顶装光伏电站较为美观，由于屋顶坡度较大，雨水易排除，且施工简单易维修。
（中部坡屋顶地区）
建议光伏设计图纸：

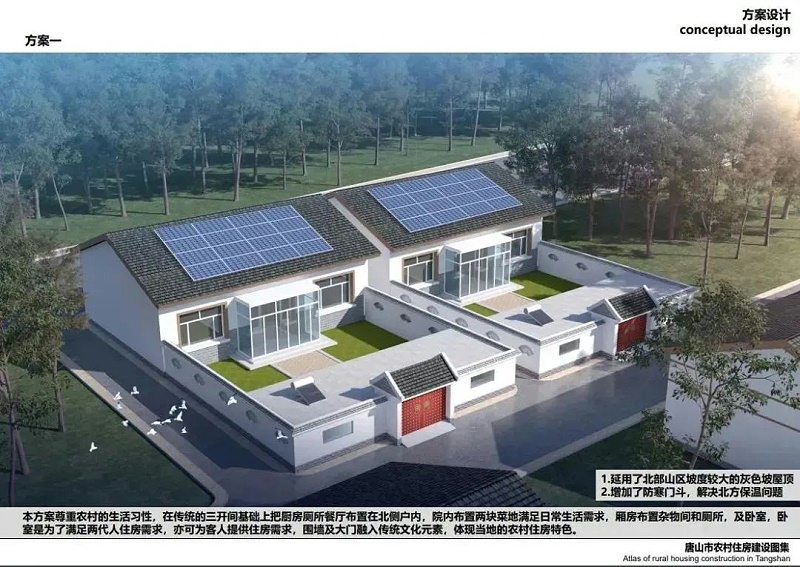

北部村落原本就有安装太阳能的习惯，因此该设计延用了北部山区坡度较大的灰色坡屋顶，安装户用光伏电站，采光好，光伏电站发电量高。

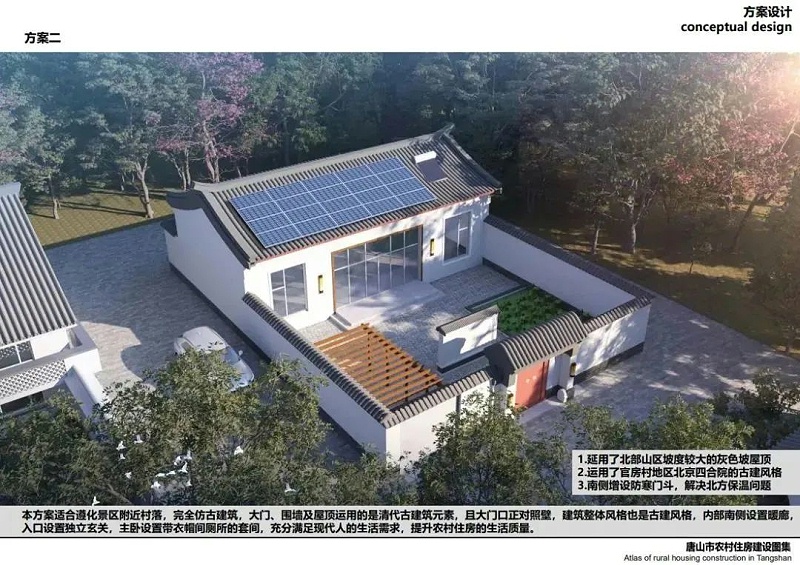

方案二：延用了北部山区坡度较大的灰色坡屋顶，安装户用光伏电站，采光好，光伏电站发电量高。

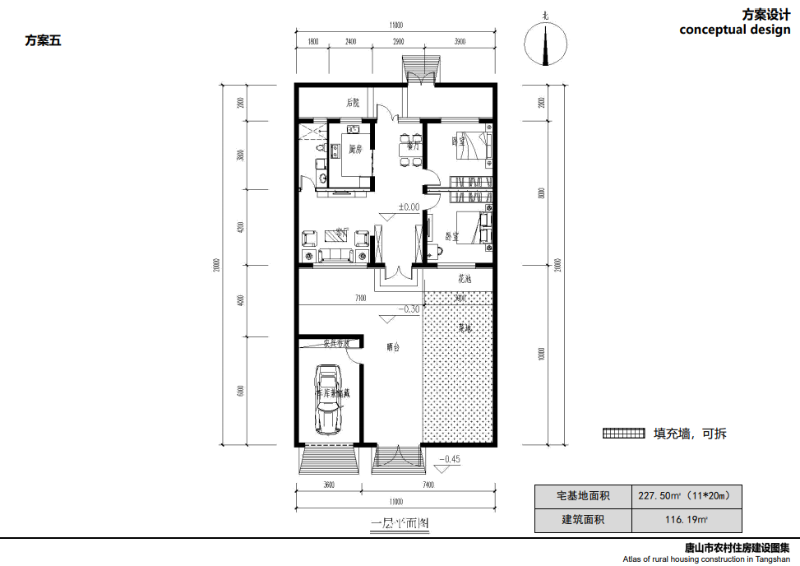

方案五：中部地区坡屋顶设计，安全性高，光伏电站对屋顶也能起到保护作用，不仅防晒降温，还防水。有数据显示，在屋顶上安装光伏，能有效降低建筑室内温度6℃左右，提升农村的住房品质。

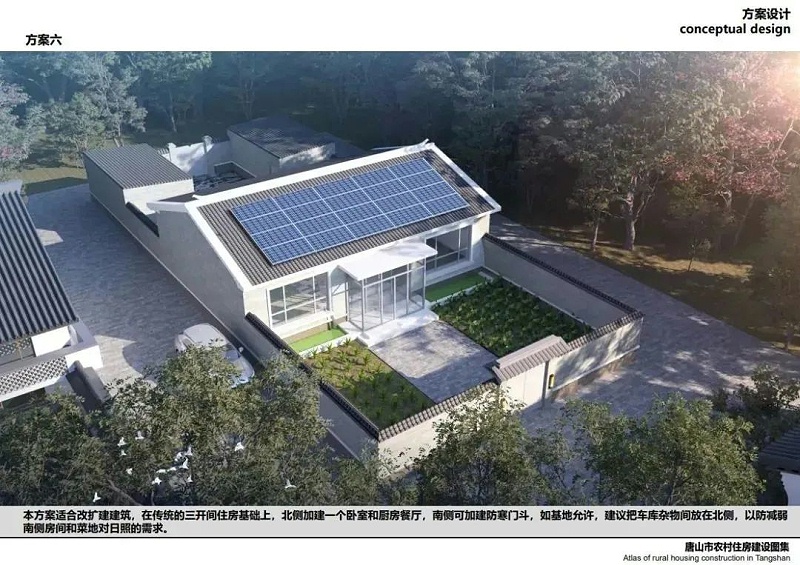

方案六：本方案适合改扩建建筑，在传统的三开间住房基础上，北侧加建一个卧室和厨房餐厅，南侧可加建防寒门斗，如基地允许，建议把车库杂物间放在北侧，光伏电站安装在南侧日照较好的屋顶面，如果家中有新能源汽车，还可安装充电桩，实现全方位清洁能源供电。
方案九：延用了中部平原的灰色坡屋顶，斜坡屋顶安装光伏电站不需要增高支架、计算倾角。安装时根据屋顶自身的倾斜角度铺设即可，同时安装容量不受面积影响，如平屋顶安装3KW，需要30平米面积，斜坡屋顶20平米即可。由于坡度大，还能起到自动清洗电站的效果。
平屋顶地区
唐山中部地区及南部沿海多以平屋顶为主，局部有红色、蓝色坡屋顶。立面多贴白色瓷砖，院落多布置厢房。
（中部地区平屋顶）
屋顶坡度小于5%(2.86度)系为平屋面，它省时省力，简单大方，可用作活动场地，作为晾晒场所，但平屋顶排水慢，易产生渗漏现象，同时到了夏季，屋子不是一般的热。
方案七：典型的平屋顶设计光伏电站，光伏阵列可以按最佳角度安装，从而获得最大发电量；平屋顶安装光伏电站最大的优点在于隔热降温，要知道安装一套光伏电站，可降温5~7度，效果非常明显。
方案十二：传承了滦南地区平屋顶挑檐做法，采用水泥墩+光伏支架形式，为了保证发电量，还要根据不同地区的地理位置，结合实际情况，确定最佳倾角，为了保证前排组件不遮挡后排组件，两排组件之间要留有空间。
为什么光伏电站会出现在住建部指导农村住房的设计里呢？因为在农村，户用光伏电站已经非常普及了，而国家为实现碳中和目标不断推进绿色清洁能源的发展，政府部门也在积极推广建设光伏电站。
