供应商：广州凡祖建筑科技有限公司
产品类别：隔震减震设备
关联条文：4.1.4条
推荐机构：总工之家
分析机构：绿建之窗（北京）科技有限公司
审核机构：中博精典（北京）建筑科学研究院
产品介绍

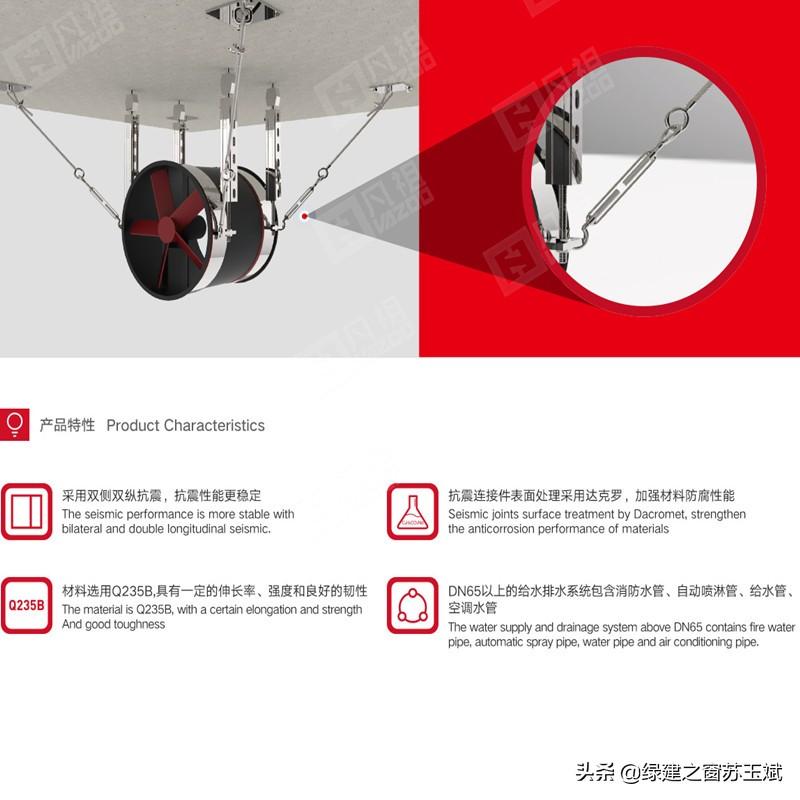

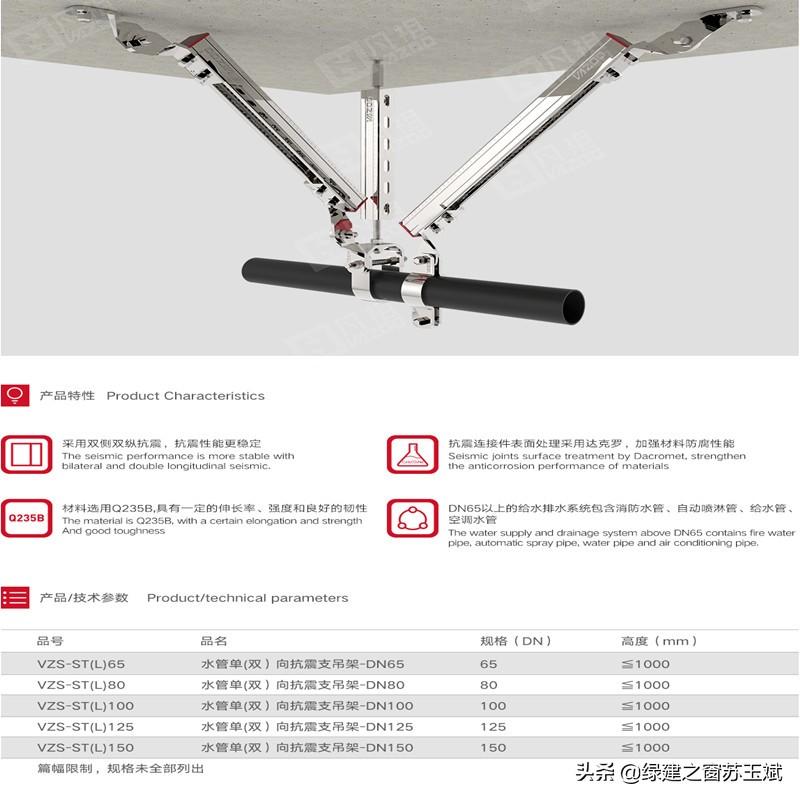

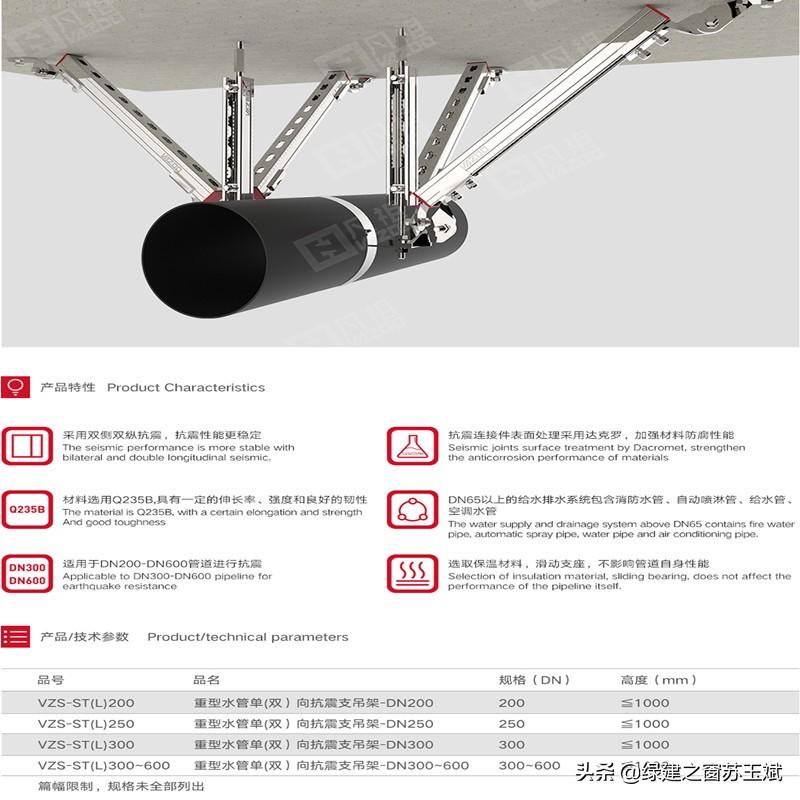

产品名称：凡祖抗震支架、凡祖管廊支架、凡祖综合承重支架
产品介绍： 广州凡祖建筑科技有限公司是集装配式支吊架的设计、研发、生产、销售、安装施工于一体的高新型、研发型、技术型企业。凡祖作为广东省装配式支架领域的龙头企业，秉承“敢为人先，顺势而为，引领未来”的创新理念，在专利方面推陈出新，在标准化方面持续推进，用硬核的实力，打造硬核的凡祖！凡祖，从成立之初，致力行业规范、健康、可持续发展，积极参与起草与修订国家及行业标准，其中包括了参编国家标准《建筑机电工程抗震设计规范》GB50981-2014修订,国家建筑标准设计图集16D707-1、建筑抗震支吊架通用技术条件GB/T37267、建筑电气设施抗震安装行业标准和地铁装配式管道支吊架设计与安装19T202、综合管廊管线支吊架技术规程、《抗震支吊架安装与验收规程》CECS420:2015修订等等，获得了广泛的行业口碑与影响力。客户涵盖了机场、地铁、商业综合体、大学、小学、医院、商业住宅、国际物流园、综合管廊等等重点工程项目。
生产厂家：广州凡祖建筑科技有限公司
关联条文
4.1.4条
本条评价的是项目中非结构构件、设备及附属设施与主体结构的连接性能，本产品提升建筑抗震性能作用优于同类产品，符合本条评价的相关内容要求。具体要求详见“条文详解”
绿建指标
力学性
≥300Mpa和≥400Mpa
防腐性能
镀锌层厚：65--85μm
应用注意事项
1、安装抗震支架前，需要抗震支架的布置图设计和选型设计，而这些深化设计也就能保证成品支架可以顺利进行安装，直接也会关系到安装的相关质量和现场管理的重要保障情况；安装抗震支架时也需要有完备的图纸，而这些图纸又包括平面图和支架详细图等，甚至还包括有支架计算书等；
2、安装抗震支架时需要能够遵守电上、风中、水下、小管让大管、有压管让无压管、弱电避强电和易弯曲管线让不易弯曲管线及不用经常检修管让需经常检修管的原则，不但能够让抗震支架平行布置在电气设备管线的上方，而且还得至于通风空调风管中间层上。
3、安装抗震支架时要遵守受力可靠和稳定的原则，想要实现这些就需完备的设计方案和施工图集等，当能把所受力构件给全面实现拼装刚性配合后，就能连接无位移和无阶调节，这样也能保证抗冲击和振动性能够增强支架节点的抗剪能力。
4、安装抗震支架时要遵守能将各个综合支吊架进行协调好原则，这样就能有效提高室内空间的标高良好兼容性，甚至还能实现各专业也能共用同一吊架，在最大限度利用空间基础上，就能让各专业管束得以良好的紧固配合。
施工控制误差
1、管道和电线套管允许纵向偏移，但不得超过最大侧向支撑间距的1/6；风管允许偏差，但不得超过风管风度的2倍。
2、水平管道在90°转弯时，需设抗震支吊架；其他角度转弯长度大于抗震设计间距的1/16 时，需设侧向及纵向抗震支吊架。
3、计算水平地震力荷载时，只需满负荷重量而不需要考虑其他因素。
4、抗震吊架不限制管线热胀冷缩产生的应力，当把热胀冷缩因素考虑在内时，纵向吊架应在构件选型上考虑所选型号应能抵抗管线热胀冷缩应力。
5、保温管线的抗震吊架管码需按保温后的尺寸考虑，门型吊架用于保温风管、水管亦按此考虑。
6、用于刚性的管道抗震支撑不能安装于建筑的不同结构部位或功能部位，否则会因地震作用而产生不同的位移。
7、单管抗震支撑双向侧向或纵向或具有侧/ 纵向作用的拐点抗震支撑，应直接与管线或电线套管连接。应注意支管或小一级管线的支撑不能作为主管的抗震支撑，即不能作为另一方向（主管）的支撑。
8、管线穿越建筑沉降缝时，应考虑沉降位移设计。
9、侧/ 纵向斜撑安装的最佳垂直角度为45°，可根据现场实际情况适当调整。
10、对水、电、风系统的单管或多管共用门型吊架，无论侧向/ 纵向斜撑，斜撑偏离中心线2.5°时不会影响其承载力。
产品报告/证书
抗震底座A检测报告
抗震底座B检测报告
锁扣滑移极限检测报告
预埋槽道附着力+耐冲击检测报告
预埋槽力学检测报告
CJT476抗震支吊架组件检测报告
C型槽钢屈服强度拉伸强度
C型槽钢三面抗压
C型槽深度间距-46090-01
T型螺栓承载力-02044-01
槽钢与锁扣抗拉极限1-03941
管卡载荷性能9KN1-03944-01
管束检查报告00961-1
抗震装配式铰连接件9KN1-03942-01
抗震装配式支吊架组件耐火实验检测报告
抗震装配式支吊架组件疲劳实验检测报告
抗震装配式支吊架组件盐雾实验检测报告
全牙丝杆抗拉强度检测报告
托臂抗弯承载力+锌层厚度检测报告
抗震模拟检测报告
入库推荐证书
1、《绿色建筑技术和材料选用产品信息库》入库推荐证书【点击查看证书原图】
