管线综合支吊架是在安装工程中将给排水、暖通、电气、消防等各专业的支吊架综合在一起，统筹规划设计，整合成一个统一的支吊架系统，对比起传统的安装方式，普通的支吊架凌乱分散，交叉较多，采用综合支吊架施工，将排布整齐有序的综合支吊架取代传统支吊架形式，有利于节约成本、加快施工进度、提高观感质量，并最大限度的节省空间。
以下通过综合支吊架的设计过程、设计规范以及运输到现场的规划给大家展示一下综合支吊架是怎样应用于实际工程项目中的。
一、综合支吊架设计

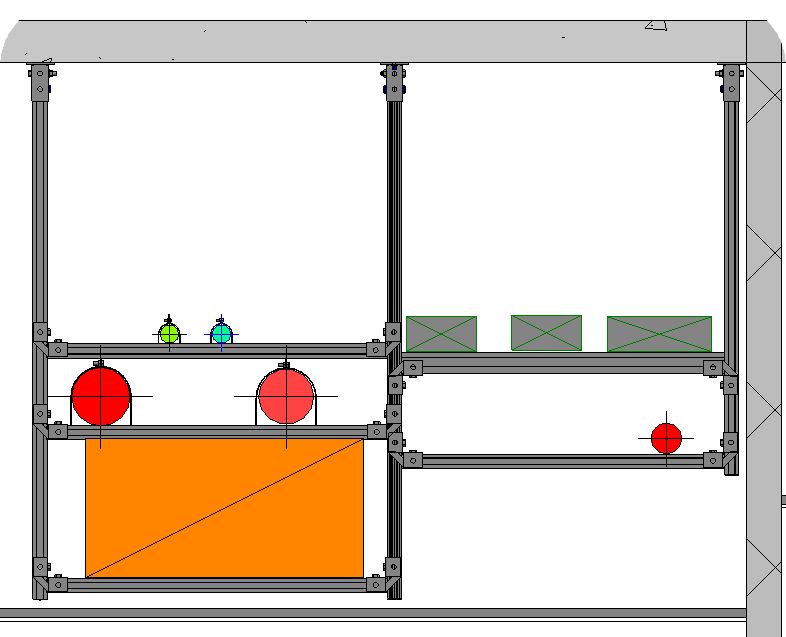

综合支吊架示意图
综合支吊架示意图
1、结合预制分段，整体布局稳定；
2、支吊架间距均匀排布；
3、配件与C型钢连接时所选用连接件要严格按照C型钢承受管道和荷载来选择；
4、支吊架进行力学校核，负荷满足相关规范要求，计算结果需设计确认；

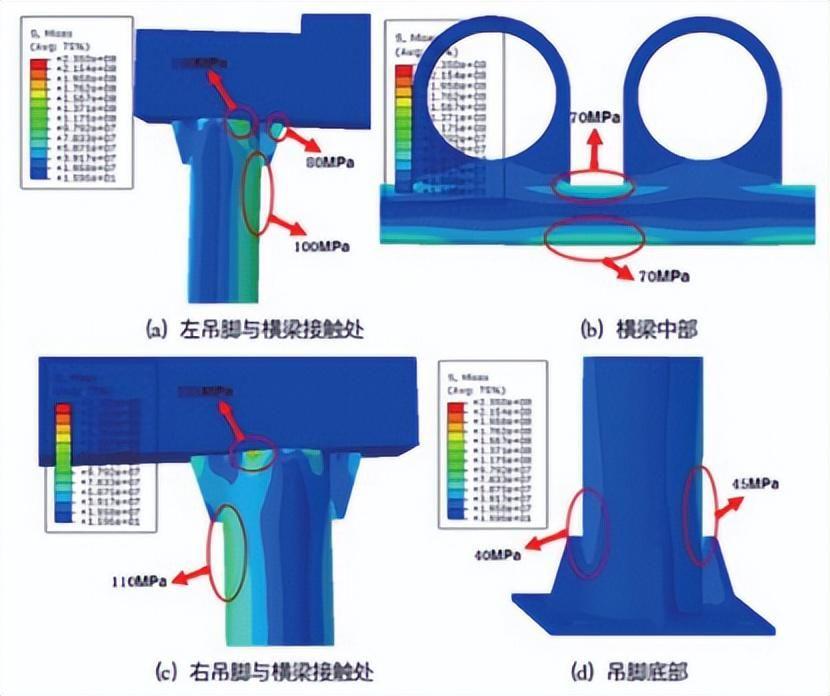

支吊架力学负荷图
支吊架力学负荷图
5、抗震设防烈度为6度及以上地区的建筑机电工程必须进行抗震设计；
6、按相关规范要求设置抗震支吊架，达到小震不损、中震可修、大震不到要求；
7、抗震设防大于1.8KN的设备主要包括以下内容：
7.1悬吊管道中重力大于1.8KN的设备；
7.2DN65以上的生活给水管、消防管系统；
7.3矩形面积大于等于0.38㎡和圆形直径大于等于0.7米的风管系统；
7.4对于内径大于等于60mm的电气管及重力大于等于150N/m的电缆桥架、电缆线盒、母线槽。
8、各系统抗震支架的最大间距，见下表：

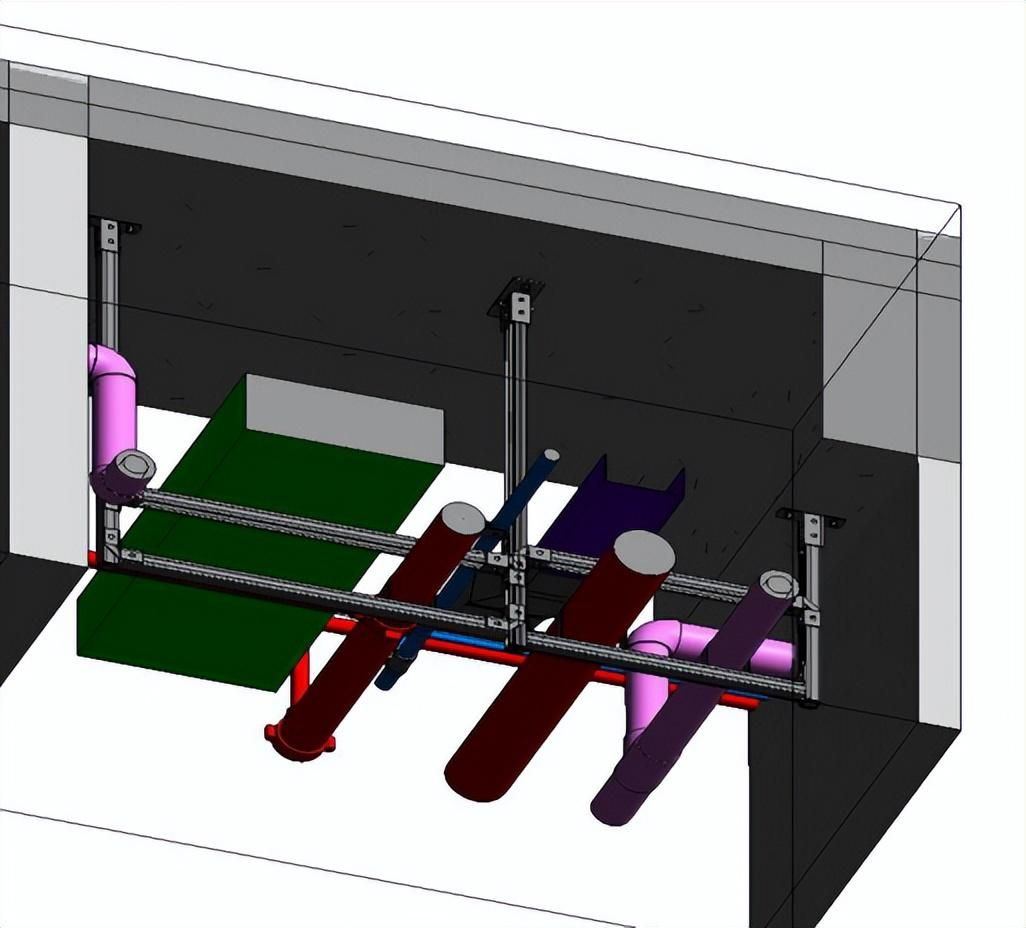

9、管线复杂出三维大样图和剖面大样图；
10、各支吊架样式：

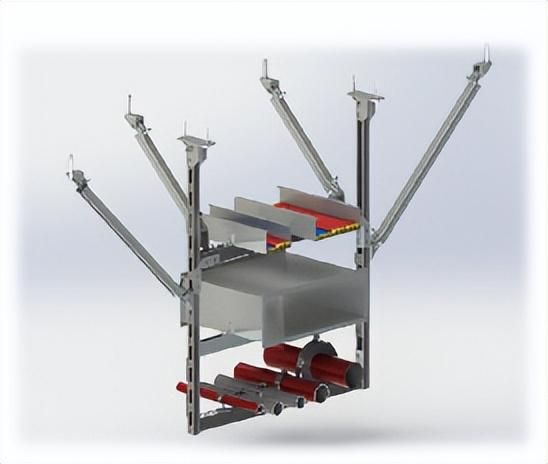

各支吊架的样式图
各支吊架的样式图

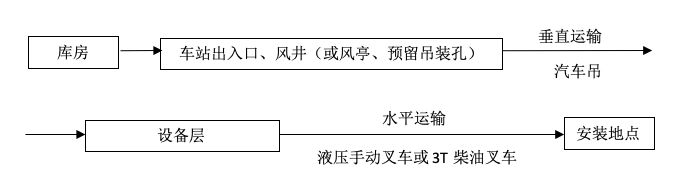

二、预制材料从库房运输至安装位置
1、存放在工地库房的材料出库房时需做好相关登记，同个批次、同个管道系统的预制材料尽可能一次性出库房，然后运输到位，避免多次从库房提货，防止预制材料编码混乱；
2、临时存放在库房的预制材料从库房通过叉车将其运输至吊装地点，再通过汽车吊将其吊装到车站内。
3、条件允许时预制材料从加工厂运输至工地吊装口，然后直接通过汽车吊吊装至车站内；

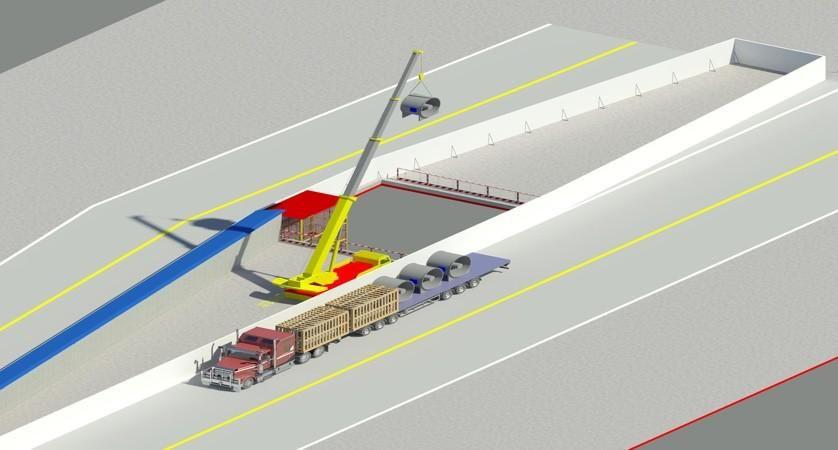

模拟设备吊装示意图
4、车站内的材料在运输条件允许的情况下尽可能机械化运输，如使用柴油叉车运输，运输通道等条件不允许的条件下可使用液压手动叉车将材料运输到位；
5、柴油叉车司机需持证上岗；
6、做好成品保护工作，保证设备、材料完好无损；
7、在设备上挂设“严禁烟火”、“严禁攀爬”、“严禁碰撞”等警示牌并配备灭火器；
8、做好开箱记录，并拍摄照片，保存好原始记录，旁站记录。
在施工人员进行支架布置以及确定时，应合理分析综合支吊架安装时易出现的问题，确保解决布置、设计、安装不合理的现象，符合技术规范相关要求，保障工程施工取得良好的效果。
