抗震支架对于没有从事过建筑工程相关领域的人来说可能听都没听说过；对于专业从事建筑工程领域的人来讲可能听说过，但是还比较陌生；然而对于专门从事机电工程的人来讲那可能就是一个绕不开的话题了。所以，今天我们就来讲讲，抗震支架到底是什么。
01 抗震支架的概念
根据《建筑机电工程抗震设计规范》（GB50981-2014）中对抗震支架的定义：抗震支架是与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。这样说大家可能会觉得很懵，简单来说，抗震支架其实是一种用于建筑内部管道、风管、电缆桥架等机电设施的支撑系统。它能够对机电管线起到一个加固的作用，在地震发生时有效地限制这些设施的位移，减少因震动引起的损坏，从而保护建筑结构的完整性及人身安全。光看文字可能有点抽象，先放张图给大家看看抗震支架具体长啥样。

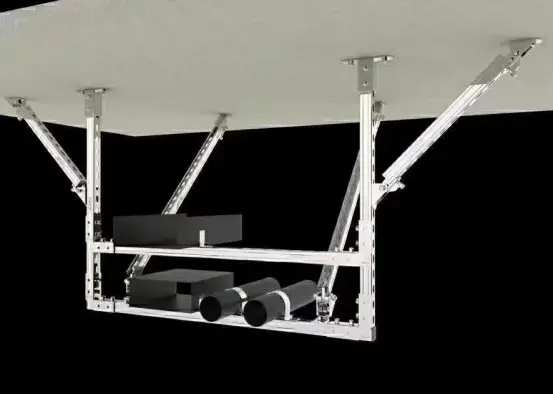

抗震支架安装示意图
02 抗震支架的组成

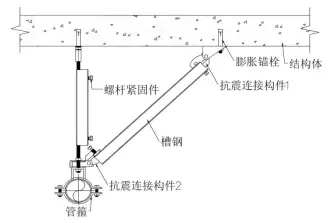

抗震支架大样图
根据抗震支架大样图我们可以看出来，抗震支架其实是通过不同的部件组装而成的一个完整的系统，其主要组成部件可以分为以下几个部分：
（1）C型槽钢、丝杆和丝杆接头
将C型槽钢和丝杠组合，可以起到承载作用。C型槽钢的卷边带锯齿，背面有条形安装孔，可跟其他抗震配件任意搭配。

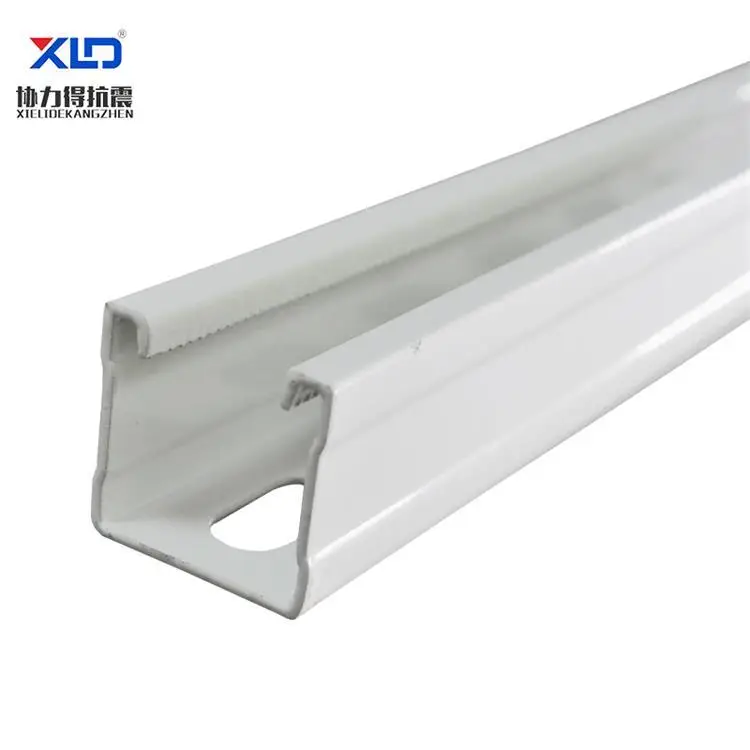

C型槽钢
（2）抗震铰链接（A型/B型）
用于抗震杆与结构或门式支架与结构之间的连接，可根据现场条件和设计要求灵活调节安装角度。

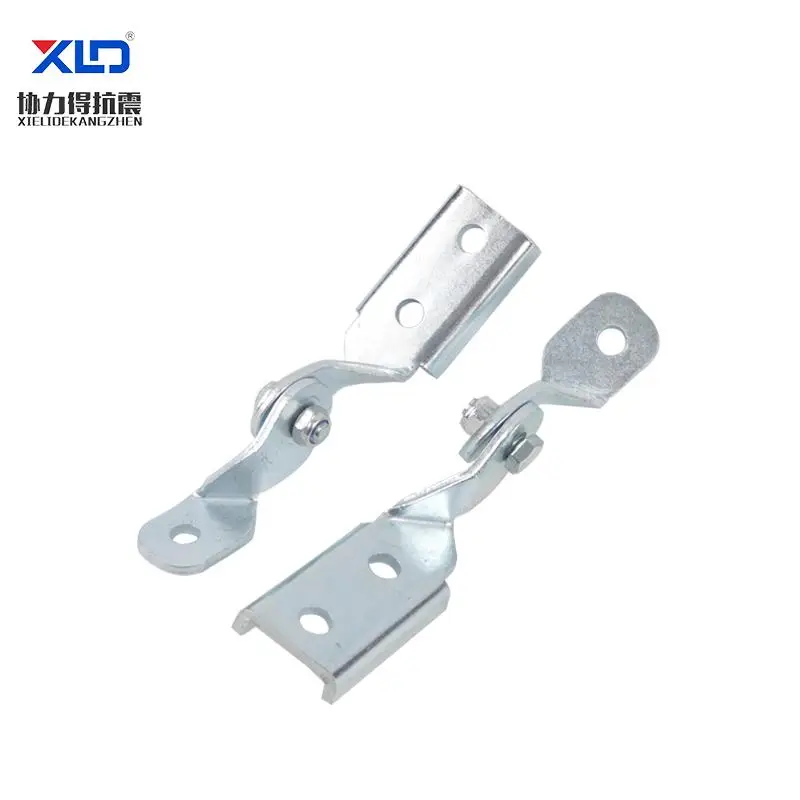

抗震铰链接
（3）抗震管夹(U型，O型，欧姆管夹)
U形管夹，O形管夹，欧姆管夹与橡胶垫配合使用，可以起到绝缘减震抗噪音的作用。

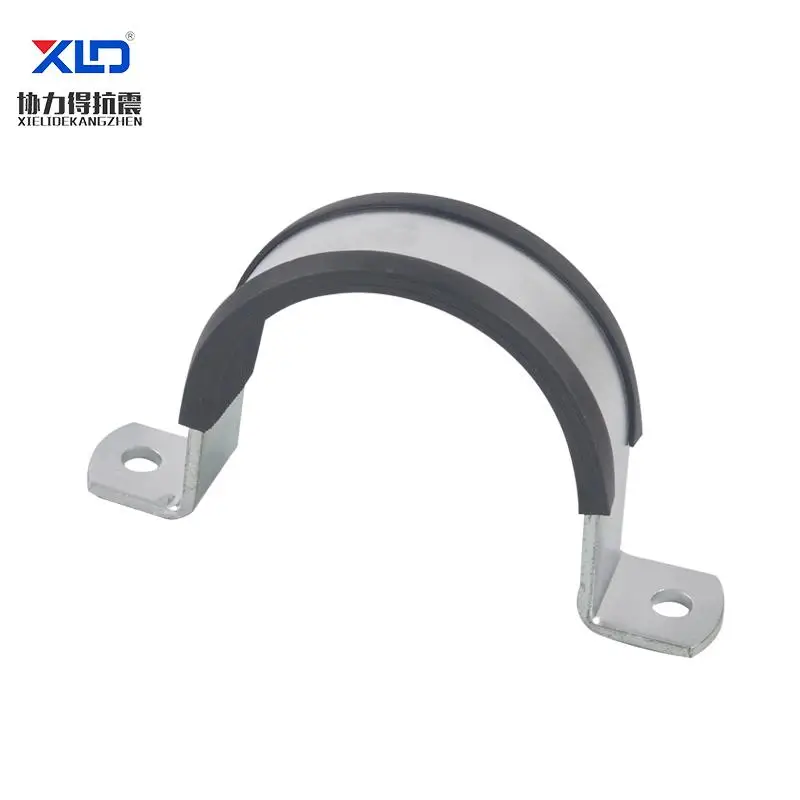

欧姆管夹
（4）其他抗震配件
塑翼螺母(槽钢锁扣)，加强筋，六角螺栓，梁夹(齿压板)，扣垫等。

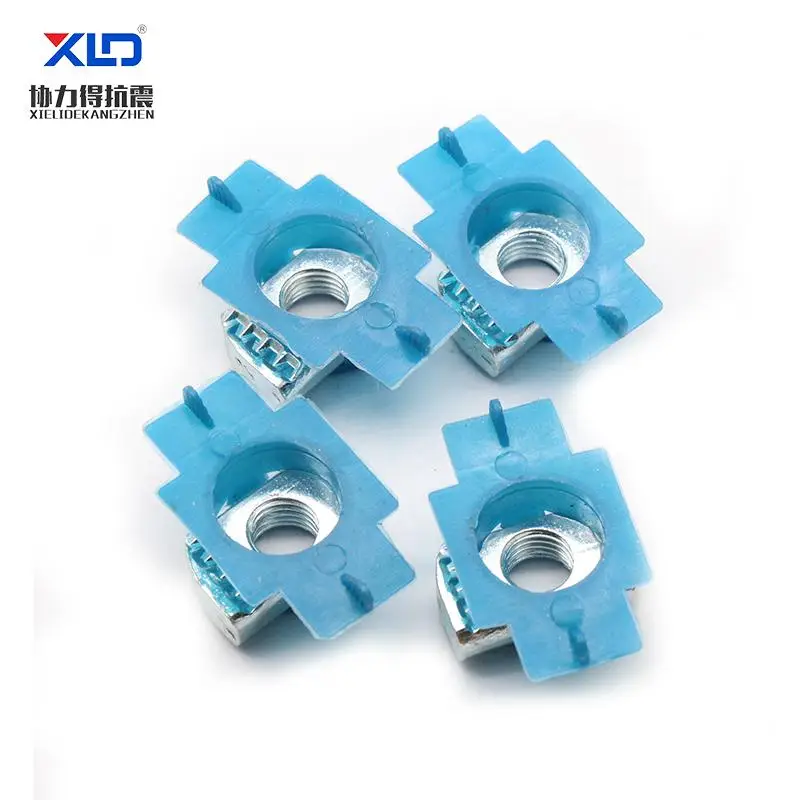

塑翼螺母（槽钢锁扣）
03 抗震支架跟普通承重支架有什么区别
普通承重支架与抗震支架
有的朋友说，我看机电管线上明明安装的就有支架，再安装抗震支架岂不是重复了吗？实际上不是这样的。机电管线上原有的支架大多是由角铁焊接而成的，它主要起承重的作用。而地震的作用力除了纵向的还有横向的，因此普通承重支架没办法抵抗地震带来的水平方向的作用力。抗震支架则不同，它凭借其特有的斜撑结构可以很好的抵抗来自水平方向的作用力。因此，抗震支架与普通的承重支架在功能上不是重复的，而是相辅相成的。

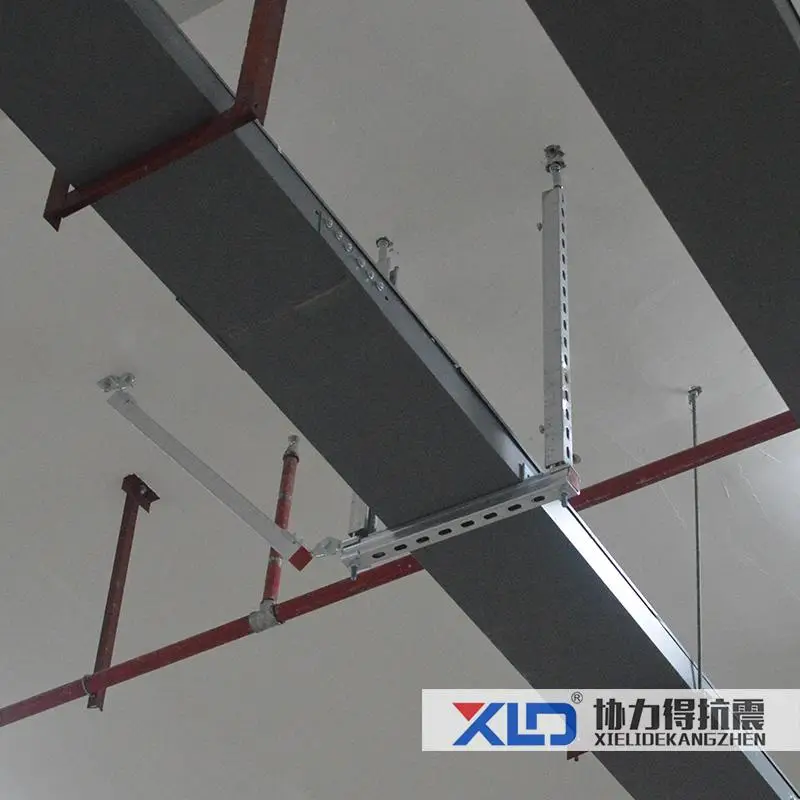

桥架抗震支架
管道抗震支架
通过今天的介绍，相信大家对抗震支架已经有了基础的了解。目前，随着国家机电抗震相关规范的进一步完善，抗震支架的验收也是越来越严格，因此抗震支架的应用也会越来越广泛。尤其是在过去的一年里，我国各地区地质活动频繁，相关地区的地震话题频频登上热搜，这越发让我们意识到建筑机电抗震的重要性。因此，我有理由相信，在未来，抗震支架虽不是每个人都知道的名词，但它却是保障机电管线安全的关键所在。
